CuniEtch AR40是一种多功能铜面微蚀剂，，，，该产品的工艺简单，，
，可使铜面形成一层外观均匀的超粗化表面
，，，，增强铜面的结合力，，，广泛适用于电路板内外层干膜和防焊的前处理。。。

特点:

• 提高了铜面与干膜、
  、防焊的结合力；

• 形成均匀的粗糙度和表面特性；

• 流程简单，
  ，，，低温操作
  ；

• 适用于水平线上对薄板的处理
  ；

• 较高的铜离子容忍度
  ；

• 提高了产品良率使成本降低
  ；

• 常规的污水处理方式
  。。
  。

1. 设备要求及建议

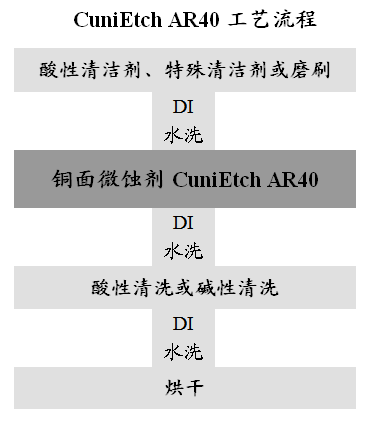

2. 工艺流程

CuniEtch AR40是多功能的铜面微蚀剂，，既适用于内层干膜前处理，，，又适用于外层干膜和防焊的前处理；但针对不同的制程
，，，，工艺参数和流程稍有不同。。

2.1  内层干膜制程：

2.2  外层干膜制程
：

2.3   外层防焊制程：

3. 微蚀缸配槽

铜面微蚀剂CuniEtch AR40 的配槽参数：

配槽步骤：

• 清洁槽体

• 根据具体的槽体积按上表的参数计算出所需各组分的添加量

• 加入约槽体积一半的去离子水

• 按计算量添加硫酸, 充分搅拌

• 按顺序加入铜面微蚀剂CuniEtch AR40及双氧水

• 补充水到相应的槽体积刻度

• 加热到设定温度准备生产

4. 操作参数

铜面微蚀剂CuniEtch AR40的控制参数：

5.  流程控制与维护

添加参数

铜面微蚀剂CuniEtch AR40中各成分含量必须控制在操作参数范围内
。。

模式1（稳态运行）：自动添加排放系统的稳态运行模式（推荐）

推荐使用自动添加排放系统，，，
，该系统在稳态运行生产过程中，，每生产一定面积的板，，，，就自动排放一定量的旧工作液
，
，，然后系统按设定量自动添加新鲜组分进入槽中
。
。。。其排放量依照铜离子控制浓度的不同而不同，，，并需要根据板面残铜面积的不同而微调。。。。该模式下，
，
，原则上可永续生产，，，不必开新缸，，，
，但仍然需要定期抽出缸中药水，，，，对槽体进行清洗保养，，保养结束后再将药水抽回继续生产。。

模式2（单缸运行）：无自动添加排放系统的单缸运行模式

在没有自动添加排放系统控制下，，，铜离子浓度不能稳定在某一设定值
。。当铜离子超过40g/L时，，需析出铜，，，
，并调整槽液参数
。。

铜面微蚀剂CuniEtch AR40的添加参数建议如下：

注
：如采用手动添加，，，
，CuniEtch AR 40 与50%双氧水按2:5的比例添加。
。。

咬蚀深度控制
：

铜表面可被CuniEtch AR40咬蚀成理想的微观晶体结构
。。。。对干膜前处理而言
，，，咬蚀深度控制在0.6到1.0 µm间即有良好的表现；对防焊前处理而言
，，咬蚀深度控制在1.0到1.6 µm间即有良好的表现。。。。咬蚀速率跟双氧水浓度、、、、处理时间以及溶液的温度有密切的直接相关性，，因此所有参数都应控制在建议的操作范围内才能得到最佳的结果
。。
。。

建议每班都需对CuniEtch AR40 流程进行咬蚀速率测量。。

咬蚀量测试需采用合适尺寸的全铜单面或双面板（铜面积不少于100cm2），，处理前称重，
，准确到0.0001g。。将测试板放置在CuniEtch AR40流程上处理，，记录处理时间。。。处理时间是指测试板从接触到CuniEtch AR40药水的第一个滚轮开始到最后一个滚轮结束
。。处理后彻底烘干，
，，称重
，，准确到0.0001g。。
。

咬蚀速率和咬蚀深度按下列公式计算
：

∆ w = 处理前后重量的损失[g]

A = 测试板总的铜面积[cm2]

t = 处理时间[s]

咬蚀速率 (µm/min) =

咬蚀深度 (µm) =

注：咬蚀速率可以通过药水浓度和温度来调整
，，，咬蚀深度可以通过处理时间来调整。。
。

生产：

如果连续生产的板子超过1.5dm2/L(切板面积)
，，，，槽液会因为咬蚀反应升温，
，这种情况下需要冷却降温。
。。

铜结晶：

槽液中的铜离子浓度到达上限时，，，，可采用低温方式回收。。。如果只冷却到室温，，，
，只会有少量硫酸铜析出，，应采用冷却系统尽量减低温度
，，，回收效率最高。。。在沉淀，，过滤
，，，清洗槽体后，，分析调整各组分，，重新生产。
。。。

设备保养：

• 滤芯：每周更换一次；

• 每次新开缸前清洁槽体；正常生产，，一个月一次清洁槽体
  ；

• 日常检查项目：

-  检查槽内循环系统和液位是否正常；

-  检查抽风，，，，加热器及机械搅拌的运转是否正常；

-  检查水洗水质量；
       -  检查是否有喷咀堵塞，，，
，渗漏等不正常现象；

• 添加泵每一个月校正一次；

• 保养期间：

-  确保保养期间无人开启设备；

-  使用保养档或切断电源；

-  处理化学品时带上防护眼镜，，，橡皮手套，，，，并穿上工作服。。。。

6.  产品特性及储存条件

铜面微蚀剂CuniEtch AR40

比重：1.01±0.02

储存条件：5℃－40℃，，，
，避免受热及直接阳光照射
。。。。

7.  安全指引

避免直接接触此化学品。。勿吸入其蒸气。。。
。被污染的衣物重新使用前要冲洗。。在使用或需要接触到此化学品前，，，请仔细阅读相关的《化学品安全技术说明书》（Material Safety Data Sheet，，
，MSDS）。。
。相关资料请向东莞z6com·尊龙凯时电子材料有限公司客服人员索取。
。。。

8. 分析方法

8.1  铜含量分析

8.1.1  试剂：

·  0.1 M EDTA 标准液

·  紫脲酸铵(Murexide)混合指示剂 (紫脲酸铵：NaCl=1:99)

·  2M的氨水溶液（150ml/L NH4OH 25%w/w，
，，，d=91g/cm3）

8.1.2  仪器：

·   5ml移液管

·   1ml移液管

·   500ml锥形瓶

·   25ml滴定管

·   样品勺

8.1.3  分析步骤：

·   取5ml工作液样品加入500ml锥形瓶中并加入250 – 300ml去离子水.

·   小心加入2M氨水至溶液变成深蓝色（pH 9.5-10.0）

·   加入两小勺紫脲酸铵混合指示剂

·   用 0.1 M EDTA 标准液滴定至绿色为终点, 并记录下毫升数

计算方法:

·   铜离子含量(g/l)= 0.1 M EDTA 标准液的毫升数x 1.27

计算举例:

在滴定过程中总共消耗了0.1 M EDTA 标准液8ml，，则

铜离子含量=8 ´ 1.27 =10.2 g/l

8.2  30%（w/w）或50%（w/w）双氧水分析

8.2.1  试剂:

·   50 %(w/w) 的硫酸

·   0.025 M菲绕啉（Ferroin）指示剂

（备注：1.485g 1,10-二氮杂菲+ 0.695g七水合硫酸亚铁用去离子水配制100ml即可）

·   0.1 M 硫酸铈标准溶液

8.2.2  仪器:

·   1ml 移液管

·   250ml 锥形瓶

·   50ml滴定管

8.2.3  分析步骤:

·    移取1.0ml的样品液于250ml锥形瓶中

·    加入100ml去离子水和15ml硫酸

·    加入4-5滴菲绕啉（Ferroin）指示剂

·    用0.1M 的硫酸铈标准液滴定至颜色由淡红色变成淡蓝色（绿色）为终点.

计算方法:

30%(w/w) 双氧水浓度(ml/l) = 0.1M的硫酸铈标准液的ml数x 5.1

或

50%(w/w) 双氧水浓度(ml/l) = 0.1M的硫酸铈标准液的ml数x 2.8

计算举例:

假如滴定1ml 槽液样品，，，，使用了13ml 的0.1M 的硫酸铈标准液，，则

30%(w/w) 双氧水浓度=13x 5.1 = 66.3(ml/l)

或

50%(w/w) 双氧水浓度=13x 2.8 = 36.4ml/l)

8.3    50%（w/w）或 98%（w/w）硫酸含量分析

8.3.1      试剂:

·  甲基橙指示剂 0.1 % w/w 水溶液

·  0.1 M (0.1 N) 氢氧化钠标准溶液

8.3.2  仪器:

·  1ml 移液管

·  250ml 锥形瓶

·  50ml滴定管

8.3.3  分析步骤:

·   取1 ml样品至250 ml锥形瓶中；

·   加入100 ml去离子水和3 – 4滴甲基橙指示剂
；

·   用0.1 M氢氧化钠标准溶液滴定至溶液颜色由红色变成黄色为终点。。。

计算方法:

50% w/w 硫酸浓度(ml/l) =消耗的0.1 M 氢氧化钠标准溶液ml数x 7.02

或

98% w/w 硫酸浓度(ml/l) =消耗的0.1 M 氢氧化钠标准溶液ml数x 2.72

计算举例:

假如滴定1ml 槽液样品
，
，，使用了17 ml 的0.1M 的氢氧化钠标准液
，，，则

50% w/w 硫酸浓度(ml/l)= 17x 7.02 = 119.3 (ml/l)

或

98% w/w 硫酸浓度(ml/l)= 17x 2.72 = 46.24 (ml/l)
